КОМПЛЕКС КОРМОУБОРОЧНЫЙ ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ КВК-8060 «ПАЛЕССЕ FS8060»

Цель нашей компании - предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

Кормоуборочный комбайн КВК-8060 «ПАЛЕССЕ FS8060»Высокопроизводительный кормоуборочный комплекс ПАЛЕССЕ FS8060 с двигателем мощностью 600 л.с. лучше всего подойдёт хозяйствам, ориентированным на высокие темпы развития крупнотоварного животноводства. Тщательно проработанная конструкция, детали и узлы, изготовленные с применением современного оборудования и технологий, комплектующие от лучших поставщиков создают необходимую основу для максимальной производительности комплекса на различных агрофонах.

На кормовых полях с высокой урожайностью дневная наработка комплекса достигает 1200 тонн силосной массы, 600-700 тонн сенажа. ПАЛЕССЕ FS8060 – это кормозаготовка в сжатые сроки, идеальное качество измельчения при высокой скорости проводки массы. Это высокий уровень автоматизированного управления параметрами уборки, максимальный рабочий комфорт для оператора и удобство технического обслуживания.

На всём пути от вальцов питающего аппарата до силосопровода масса движется, не меняя направления, получая дополнительное ускорение и центрируясь боковыми наклонными лопатками трёхрядного ускорителя выброса. Такая прямоточная схема – наилучшее решение для высокой эксплуатационной надёжности и максимальной производительности при экономном расходе топлива.

Шесть вальцов питающего аппарата – это три ступени мощного предварительного подпресовывания листостебельной массы для качественного и энергосберегающего измельчения.

Доизмельчающее устройство Доизмельчающее устройство с рифлёными дисками обеспечивает эффективное дробление зерна кукурузы восковой и полной спелости.
Путь от вальцов питающего аппарата до силосопровода

Для того, чтобы сократить количество операций, выполняемых с помощью рукоятки управления при разворотах на краю поля, оператор может заранее ввести в память компьютера два конечных положения силосопровода. При нажатии кнопки на пульте управления силосопровод автоматически будет переведён в нужное положение.

Положения силосопровода
Кабина комбайна

Кабина с увеличенным объёмом рабочего пространства и большой площадью остекления серийно оснащается кондиционером с отопителем, двумя солнцезащитными шторками, стеклоочистителями с омывателями всех стекол. Полностью регулируемые рабочее кресло и рулевая колонка, мягкое сиденье инструктора, холодильный отсек – эффективные решения для комфортной работы.

На рукоятке управления скоростью движения, имеющей опору для кисти руки, сосредоточены функции «быстрого реагирования»: движение вперёд/назад, скорость движения, экстренный останов, управление силосопроводом, подъём/опускание питающеизмельчающего аппарата, звуковой сигнал.

Пульт и рукоятка

Пульт управления с рукояткой управления скоростью движения совмещён с креслом оператора, регулируется по высоте вместе с креслом и всегда находится в одинаково доступном, удобном для
оператора положении.

Кнопочная клавиатура с легко запоминаемыми обозначениями «отвечает» за выполнение важнейших
функций по управлению рабочими системами комплекса, среди которых – две программируемые длины резки и два автоположения силосопровода.

Терминал с LCD-экраном

Терминал с ЖК-экраном, имеющим антибликовое покрытие, обеспечивает интерактивный диалог оператора с бортовой информационно-управляющей системой, предоставляя ему возможность управления и контроля рабочих органов комплекса, двигателя, трансмиссии, хода исполнения рабочих и сервисных операций, наблюдения за состоянием систем комплекса. С экрана терминала оператор также получает все статистические данные о ходе кормозоготовки, а также информацию о возможных аварийных ситуациях.

Ходовая часть ПАЛЕССЕ FS8060 рассчитана на высокую проходимость и манёвренность комплекса. Система автоматической подкачки шин колёс ведущего моста обеспечивает оптимальное давление в шинах в зависимости от условий эксплуатации «дорога/поле». Трансмиссия ходовой системы позволяет развивать транспортную скорость до 40 км/ч с экономным режимом работы двигателя, сокращая до минимума время на транспортные переезды и экономя топливо. Благодаря высокой несущей способности мостов, комбайн может двигаться по дорогам с максимальной скоростью с любым из адаптеров.

Ходовая часть

Благодаря полностью открываемым капотам и размещённому за кабиной освещаемому отсеку для обслуживания, при сервисных работах обеспечивается быстрый и удобный доступ к узлам и агрегатам со всех четырёх сторон.

Открываемый капот

После снятия фиксирующих скоб рычажная система, управляемая гидроцилиндром, отводит питающий аппарат в сторону правого колеса, обеспечивая отличный доступ к ножам и противорежущему брусу.

Отвод питающего аппарата

Металлодетектор и камнедетектор, входящие в стандартную комплектацию самоходного измельчителя,
надёжно защищают ножи измельчающего барабана. При включении режима «Реверс» посторонний предмет будет быстро удалён из питающего аппарата.

Металлодетектор и камнедетектор

Прямой привод измельчающего барабана непосредственно от коленвала двигателя исключительно прочным главным приводным ремнём – это испытанное решение гарантирует максимально высокий КПД силовой передачи и позволяет снизить удельное потребление энергии.

Прямой привод

Измельчающий барабан: 40 коротких ножей, расположенных в 4 ряда на опорах с наклоном к центру барабана, обеспечивают тянущий, как у ножниц, косой и чистый энергосберегающий срез. Масса смещается от краёв к центру, благодаря чему снижается износ от трения о стенки технологического тракта.

Измельчающий барабан

Кормоуборочный комбайн КВК-8060 «ПАЛЕССЕ FS8060»

Уборка грубостебельных культур   Уборка трав   Подбор валков

Уборка грубостебельных культур.

Шестиметровая роторная жатка сплошного среза для грубостебельных культур, не зави симая от рядков – это точный срез на одинаковой высоте и подача стеблей нижней частью без потерь початков к питающему аппарату точно в продольном направлении.



Уборка трав.

Роторная жатка для уборки трав шириной захвата 6 метров – эффективное решение для прямого кошения с измельчением трав и травосмесей.

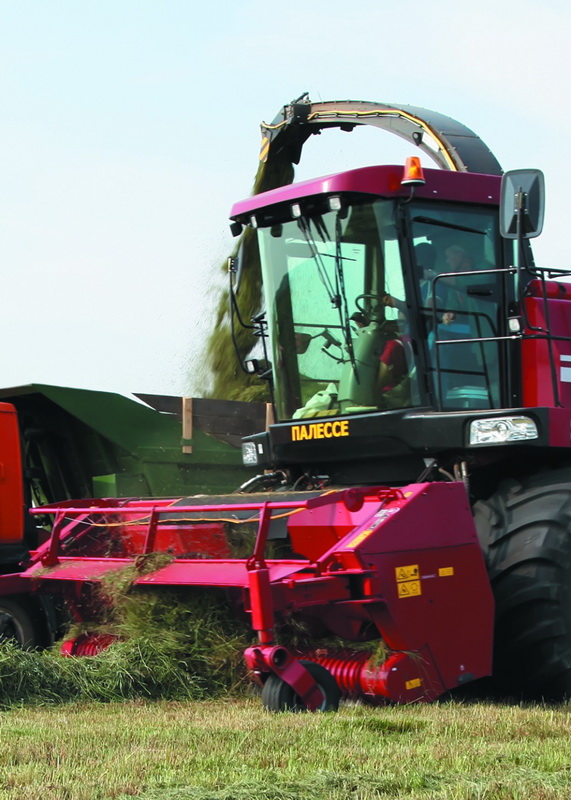

Уборка валков.

При подборе валков подборщик с копирующими колёсами максимально точно копирует рельеф поля. Компактная конструкция подборщика гарантирует быструю и равномерную подачу массы к питающему аппарату.


Технические характеристики

Двигатель
Марка   ОМ 502 LA
(Mercedes-Benz)
Мощность двигателя кВт(л.с.) 440(600)
Производительность комбайна за 1 час основного времени
На уборке кукурузы молочно-восковой спелости т/ч 216
На уборке кукурузы с початками восковой спелости зерна т/ч 100
На подборе подвяленных трав т/ч 90
На уборке трав т/ч 108
Ширина захвата адаптеров
- жатка для уборки грубостебельных культур м 6,0
- подборщик м 3,0/3,8
- травяная жатка м 6,0
Установочная высота режущего аппарата
Жатки для грубостебельных культур мм 120-300
Жатки для уборки трав, минимальная мм 50-220
Питающий аппарат
Ширина мм 770
Число вальцев шт 6
Металлодетектор, камнедетектор  серийно
Гидромеханический привод питающего аппарата адаптеров  серийно
Гидромеханический реверс вальцев  серийно
Измельчающий аппарат барабанного типа
Ширина измельчающего барабана мм 780
Диаметр измельчающего барабана мм 630
Частота вращения барабана об/мин 1200
Число ножей на барабане шт 40
Варианты установки ножей шт 20/40
Длина резки при 20 ножах мм 12...48
Длина резки при 40 ножах мм 6...24
Расположение ножей  4 ряда
Заточка ножей  Автоматическая
Электрогидравлическая регулировка длины резки из кабины  серийно
Доизмельчающее устройство активного типа  серийно
Степень разрушения зерен кукурузы в фазе восковой спелости, не менее % 98
Высота загрузки измельчённой массы в транспортные средства, не менее м 4,5
Угол поворота силосопровода град. 210
Оборудование для внесения консервантов  серийно
Емкость топливного бака, всего, в т.ч.: л 1115
- основного л 830
- дополнительного л 285
Скорость движения
Диапазон скоростей км/ч 0-40
Максимальная рабочая скорость км/ч 14
Число колес: управляемых/ведущих шт 2/4
База/дорожный просвет мм 3100/340
Колея колес: управляемых/ведущих мм 2660/2880
Габаритные размеры и масса самоходного измельчителя без адаптеров
Длина мм 6980
Ширина мм 3920
Высота мм 4000
Масса измельчителя кг 15150
Габаритные размеры и масса самоходного измельчителя в транспортном положении
Длина/ширина/высота мм 9290 / 3990 / 4000
Длина/ ширина/высота с жаткой для грубостебельных культур мм 9350 / 3920 / 4000
Централизованная система смазки  серийно
GPS-навигатор  опция
Автовождение по рядкам грубостебельных культур (система «Автоконтур»)  опция
